好的，這是一個非常專業的問題。除氟過濾器（通常指離子交換除氟或吸附除氟設備）的“A閥箱”通常指的是控制多路閥（或多閥組）中編號為A的閥門的電控箱。

　　由于不同廠家、不同型號的除氟過濾器其控制邏輯和接線會有所不同，我無法提供您手中特定設備的準確接線圖。但是，我可以為您提供一個通用的、典型的A閥箱接線原理、邏輯和解密，幫助您理解其工作原理，并指導您如何找到正確的接線方法。

　　一、核心理解：A閥箱是做什么的？
　　在除氟過濾器除氟過濾系統中，通常會有多個閥門（如A、B、C閥等），通過PLC或時序控制器控制它們的開閉組合，來實現不同的工藝流程，例如：
　　產水/運行：A閥開，B閥關，C閥關...
　　反洗：A閥關，B閥開，C閥開...
　　正洗：A閥開，B閥關，C閥開...
　　再生/浸泡：A閥關，B閥關，C閥關...（另有一套再生泵和閥控制）

　　“A閥箱”就是專門控制這個關鍵閥門（通常是進水閥或產水閥）的執行機構（通常是電動頭或電磁閥）的電氣接線盒。

　　二、如何獲取和確認您除氟過濾器的確切接線圖？
　　這是重要的一步，請務必遵循：
　　聯系設備供應商或制造商：這是安全、準確的方法。提供您設備的型號、序列號，向他們索要電氣圖紙或接線圖。
　　查看設備隨箱手冊：在設備的操作與維護手冊中，通常會有完整的電氣章節和接線圖。
　　查看閥箱蓋板內側：很多制造商會將簡化的接線圖貼在接線箱的蓋板內側。
　　觀察現有接線并標記：如果是在檢修，在斷電前提下，打開A閥箱和主控柜，仔細觀察每條線上是否有線號標簽。根據線號去對照主控柜的圖紙，可以反推出接線邏輯。（強烈建議先拍照存檔！）

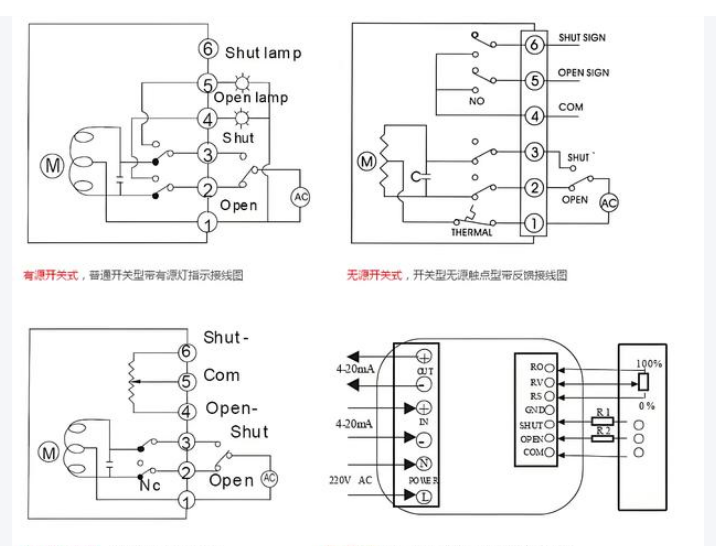

　　您需要的除氟過濾器“A閥箱接線圖”本質上是該閥門執行器與上級控制器（PLC）之間的接口定義圖。核心是理清“動力電源”、“控制命令”和“狀態反饋”這三組線路。請務必通過官方渠道獲取您特定設備的圖紙以確保安全和設備正常運行。
